Private Mold Ja RJ45-poort Audio-video-apparaat Transmitter-ontvanger IR-repeater

* Betrouwbare IR-sensor:Al onze infrarood sensoren zijn van Vi-Shay, USA merk en betrouwbare kwaliteit.

* Hoge gevoeligheid:Realtime transmissie zonder enige vertraging met zijn hoge gevoeligheidssensor.

* CFL-vriendelijk:deze eenheid kan worden geïnstalleerd in een gebied met compacte fluorescerende verlichting en werkt in de meeste verlichtingsomgevingen.

* LED-aanwijzing:LED-indicatie wanneerDe stroom is aangesloten en het signaal wordt verzonden.

* Breedband afstandsbediening:Het is met zijn brede frequentiebereik compatibel met bijna alle elektronische apparaten op de markt.

* Grootte:klein en solide ontwerp, gemakkelijk te installeren en te repareren.

Model: IR6000

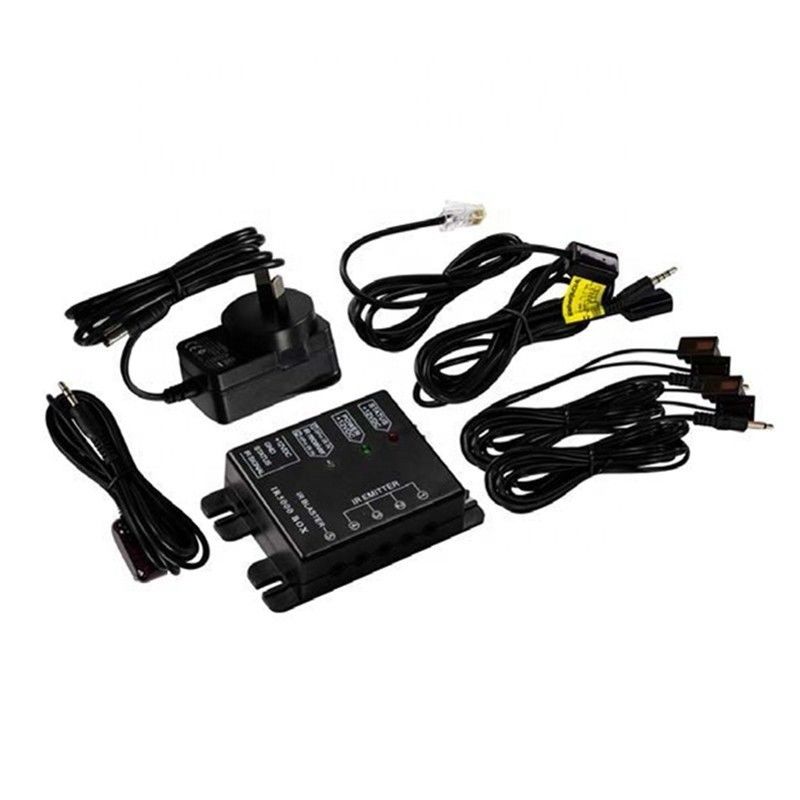

Pakket omvat

1 × Verborgen IR-repeaterbox

1×3,5 mm IR-ontvanger

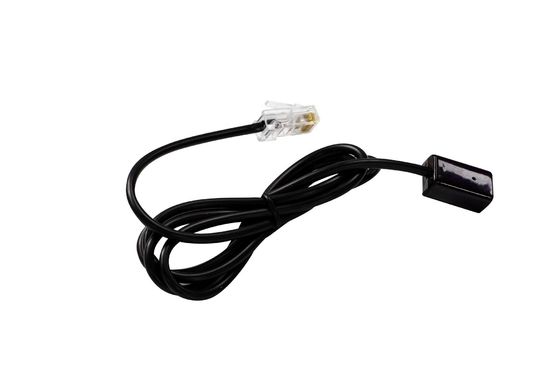

1x RJ45 IR-ontvanger

2×IR-emitter

1×IR Blaster

1 × Insteekstroom

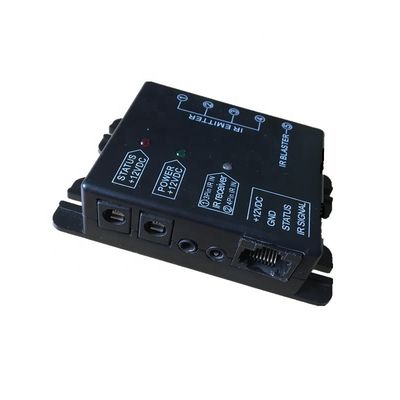

IR-module

Stroomvoorziening: DC12V/250mA (bijgeleverd)

IR-invoer:

1×3,5 mm jackconnector, voor IR-CV-3-ontvanger (((3 geleiderplug);

1×3,5 mm aansluiting, voor IR-CV-4-ontvanger (4 geleiders aansluiting)

IR-emitteruitgang:

4×3,5 mm jackconnector, voor IR-EM-3-emitter;

1×3,5 mm aansluiting, voor IR Blaster

Statusindicatie: groene LED voor de aan/uit-aanduiding van het systeem

Infraroodsignaalinrichting: blauwe indicatie-LED

Stroomindicatie: rode indicatie-LED

Afmetingen: 55 × 85 × 23 mm

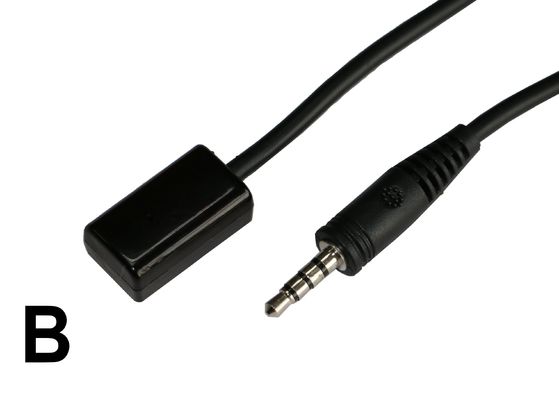

IR-ontvanger ((IR-CV-4)

Frequentiebereik: 25-60KHz

IR-ontvangstbereik: ±10 meter

IR-ontvangingshoek: 90o ((+45o/-45o vanaf het midden)

IR-ontvangerverbinding: 1×3,5 mm aansluiting ((4 geleider aansluiting)

Kabellengte: 1 × 2 meter, maximaal 100 meter

Afmetingen: 25 × 14 × 9 mm

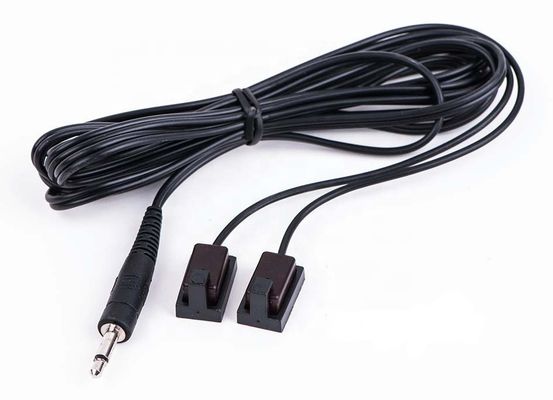

IR-emitter (IR-EM-3)

Verbinding: 3,5 m aansluiting (mono)

IR-LED's: LED's met 2×IR-emitter

Kabellengte: 2 meter

Piekstroom naar voren: 100 mA

Maximale spanning naar voren: 1,5 V

Piekgolflengte: 940 nm

Afmetingen van de zender: 19 x 11 x 12 mm

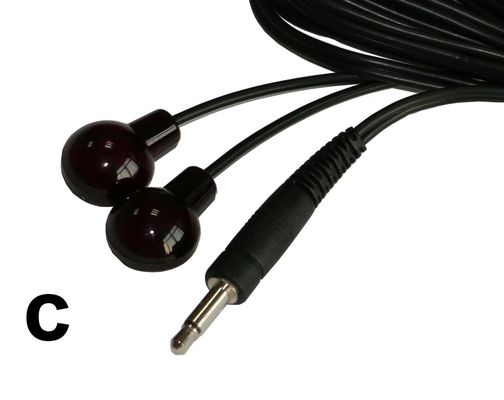

IR Blaster

Verbinding: 3,5 mm aansluiting (mono)

IR-LED's: 2x IR-LED's voor blaster

Kabellengte: 2 meter

IR-zendbereik: 2 meter

IR-transmissiehoek: 90° (+45°/-45° vanaf het midden)

Afmetingen: 22 x 16 x 8 mm

Stroomadapter

Input: AC100-240V

Uitgang: DC12V/250mA

DC Plug 5,5 × 2,1 mm

Verpakkingswijze: kleurdoos
Carton Hoeveelheid: 40 stuks
Doos Grootte: 48x32,5x30cm
Gewicht van de doos: 12/11 kg

V: Wat is een IR-repeater?

A: IR-repeater of infraroodrepeater, ook wel IR-relay of IR-verlenger genoemd,is een apparaat waarmee u met behulp van een bestaande IR-afstandsbediening de audio-video-componenten kunt bedienen die zich achter gesloten deuren of muren in een entertainmentkast of apparatuurkast bevinden.

V: Hoe werkt de IR-repeater?

A: IR-repeater werkt door de IR-signalen van de afstandsbediening te ontvangen, deze om te zetten en via een draad naar de verborgen behuizing te verzenden waar de apparatuur zich bevindt.Daar worden de signalen omgezet in IR-signalen., die vervolgens op de apparatuur worden geblazen.

Er zijn drie fasen van het werk:

Ten eerste ontvangt het IR-signaal van een afstandsbediening.

Ten tweede omzet het IR-signaal in een elektrisch signaal of radiofrequentie en stuurt het door de apparaten.

Ten slotte wordt het ontvangen signaal omgezet in IR-licht dat door de apparatuur wordt herkend.

Het proces vereist verschillende componenten om het te laten werken, en ze worden meestal samen verpakt in wat bekend staat als een Ir-repeater kit.

V: Wat is het verschil tussen eenband- en dubbelband-IR-repeater?

A: Elk IR-signaal heeft een duidelijke frequentie, deze frequenties worden gemeten in kilohertz (kHz).De eerste band omvat de frequenties van 33-43 kHzOm uw apparaat (zoals de tv) te kunnen bedienen, moeten uw afstandsbediening en de tv op dezelfde frequentie werken.

Single band IR repeater: alleen compatibel met één frequentie, meestal zijn single band frequenties slechts 33-43 kHz die werkt met de meeste DVD en Blu Ray-spelers.

Dualband IR-repeater: Dualband-repeater werkt op beide frequenties (33-43 kHz en 44-60 kHz), compatibel met de meeste AV-apparaten.

Vergeet niet: als een IR-repeater niet compatibel is met de frequenties, zal het het signaal niet doorgeven en zult u uw apparaat niet kunnen bedienen.Momenteel is alle UM Audio IR repeater dual band repeater, is het compatibel met de meeste AV-apparaten.

V: Hoe installeer ik een IR-repeater?

A: Plaats eerst de IR-repeater op een vlak oppervlak in uw vermaakkast of apparatuurkast.

B. Plaats de IR-emitter op/bij het IR-venster van de apparaten door de kleefband af te schillen en aan te kleven, en verbind vervolgens de IR-emitterkabel aan de repeaterbox.

C. Plaats de IR-ontvanger waar het signaal van de afstandsbediening kan worden ontvangen en verbind vervolgens de IR-ontvangerkabel aan de repeaterbox.

D. Sluit de stroomadapter aan en nu kunt u de apparaten achter de kast of kast bedienen.

Voor gedetailleerde installatie-instructies raadpleegt u de gebruikershandleiding die in het UM Audio IR-herhalerpakket is opgenomen.

V: Welk soort IR-product biedt UM Audio?

A: UM Audio biedt voornamelijk bekabelde IR-repeater, draadloze IR-repeater en accessoires voor IR-repeater.de klant kan kiezen op basis van de werkelijke gebruik omgevingOok UM Audio verwelkomt OEM, we kunnen de IR repeater ontwerpen en produceren volgens het verzoek van onze klant.
